Новые шкафы производства ETI серии HXS для систем SOLID GSX

Ассортимент ETI пополнился новыми металлическими отдельно-стоящими шкафами HXS300 и HXS400 вместе с широким ассортиментом дополнительных внутренних аксессуаров, что значительно расширяет сферу применения всей системы SOLID GSX.

Преимущества:
• Высокая универсальность и гибкость конфигурации;

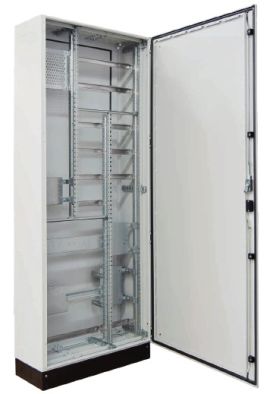

• Съемная внутренняя кассета с возможностью осуществлять сборку в мастерской или непосредственно на объекте установки;
• Лицевые и монтажные панели уже адаптированы для оборудования ETI (автоматические выключатели, разъединители и т.д.);
• Быстрая сборка;
• Трехточечная система блокировки дверей с зубчатым механизмом с дополнительной возможностью замыкания ключом;
• Съемная задняя стенка корпуса шкафа с литым полиуретановым уплотнителем;
• Качественные мембранные сальники сверху и двойные алюминиевые внизу;
• Окрашены порошковой краской, стойкой к ультрафиолетовому излучению.

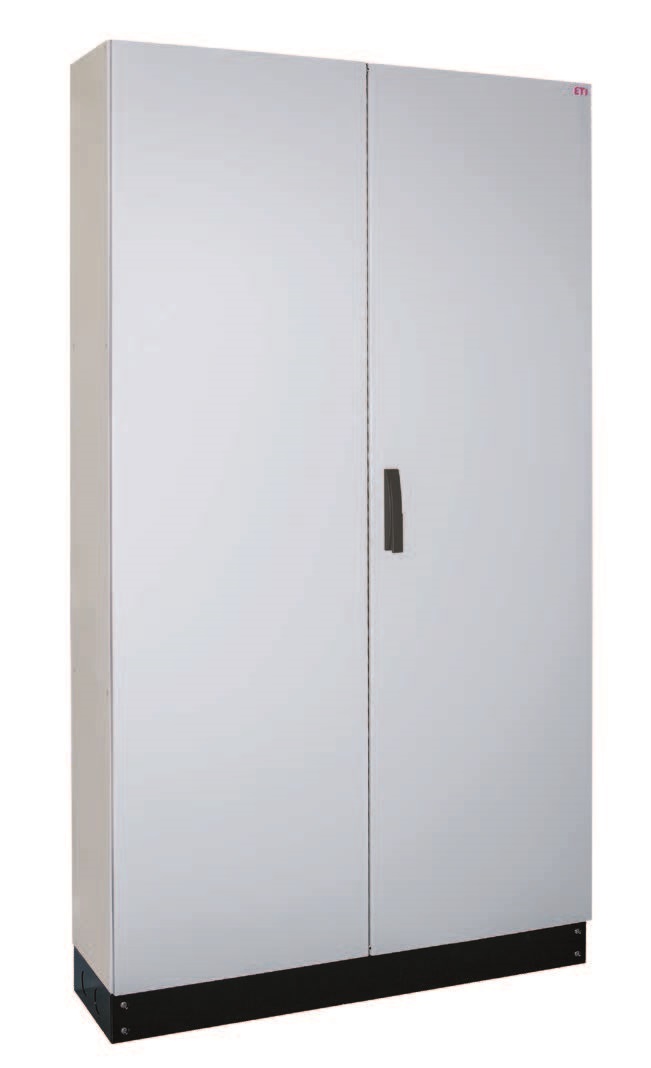

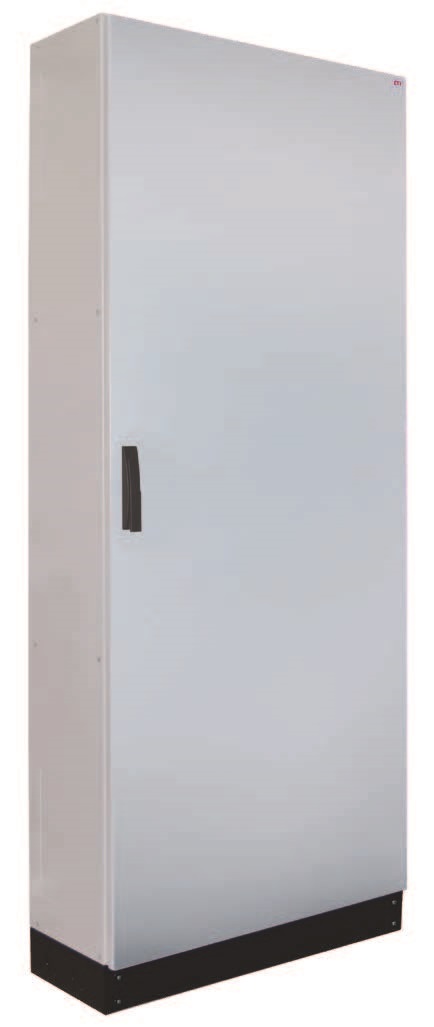

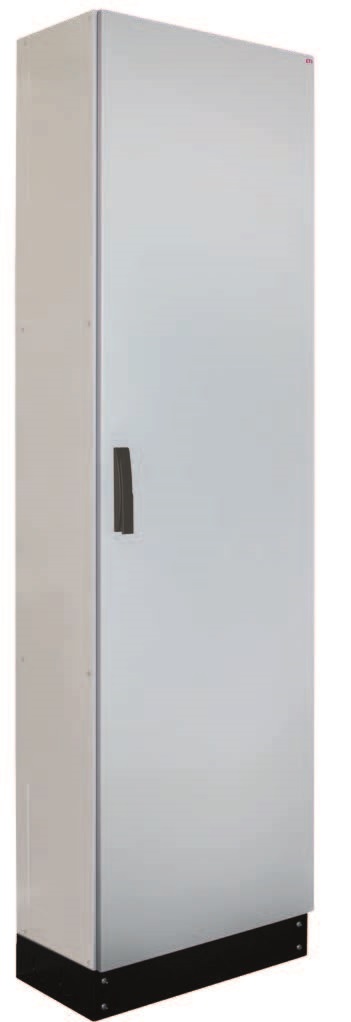

Напольные шкафы HXS серии SOLID GSX доступны с тремя вариантами ширины (550 мм, 800 мм, 1050 мм) и глубиной 300 мм (корпус высотой 1850 мм) или 400 мм (корпус высотой 2000 мм). Шкафы комплектуются монтажными панелями, внутренними кассетами с электрооборудованием и шинной системой.

При глубине шкафа 300 мм есть возможность выбора между пустыми корпусами и корпусами с универсальной монтажной панелью, уже установленной ​​внутри. Благодаря специально отверстиям для крепления и, шкафы могут соединяться между собой. Шкаф крепится к стене с помощью специальных отверстий в задней стенке или настенных держателей, также его можно закрепить к полу через отверстия в цоколе.


Возможность любой конфигурации

Все шкафы системы SOLID GSX имеют базовое внутреннее оборудование. Фальшпанели CP, монтажные панели PM и монтажные шины TH-S имеют стандартные размеры и методы сборки. Их можно использовать в герметичных корпусах GT, 4XP160 для скрытого монтажа, 4XN160 для открытого монтажа и в напольных шкафах HXS.
Широкий ассортимент аксессуаров позволяет адаптировать оборудование шкафа к индивидуальным требованиям.
Специальные фальшпанели и монтажые панели позволяют значительно сократить время сборки, пластиковые фальшпанели CP x-x PF и универсальные монтажные панели PM-F позволяют устанавливать нестандартное оборудование.

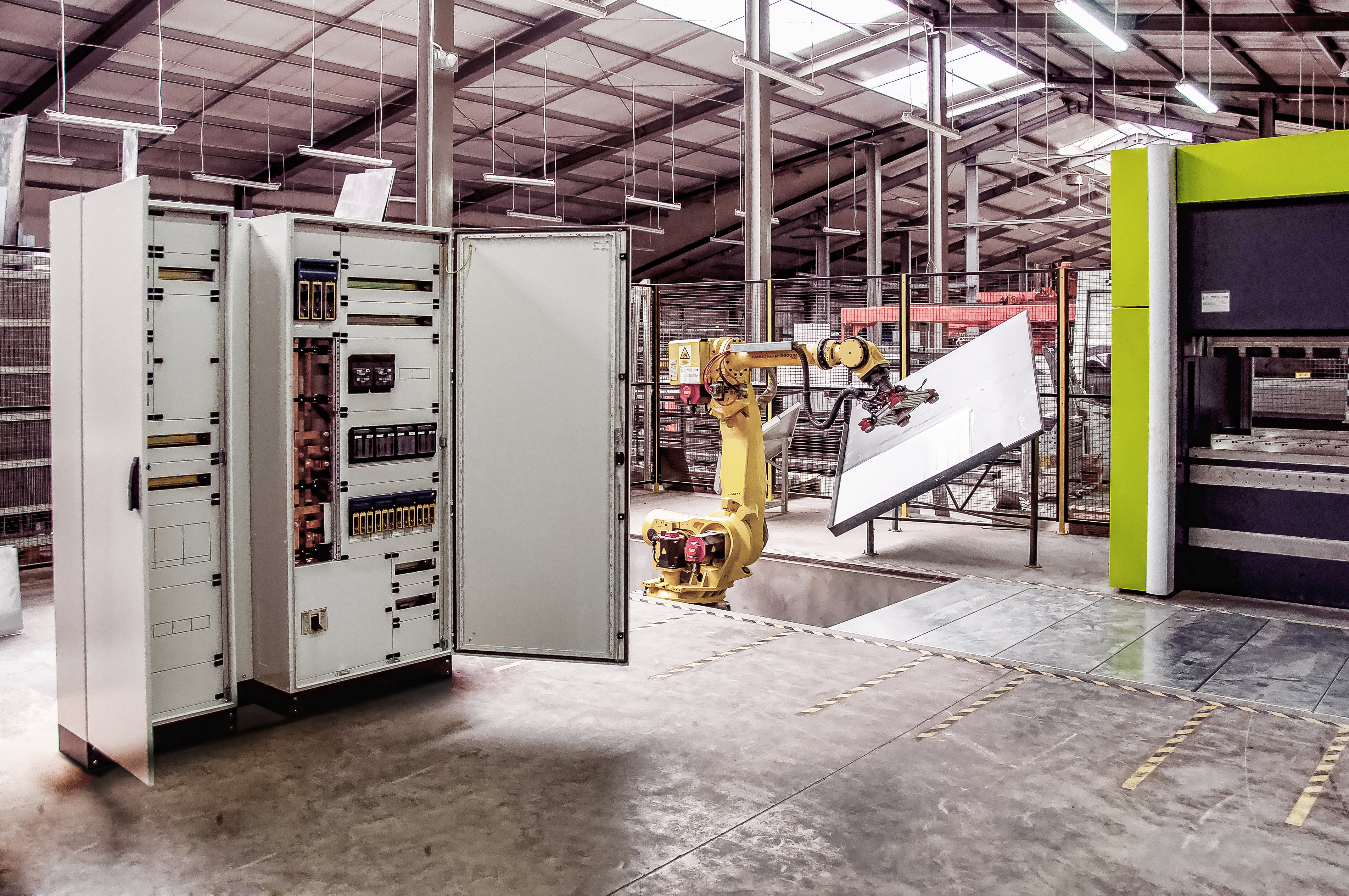

Применение шкафов HXS позволяет монтировать систему шин непосредственно на задней стенке шкафа. Это не только экономит место в шкафу, но и значительно упрощает распределение энергии. Благодаря соблюдению соответствующих расстояний и специальным ослаблением в боковых стенках шкафа, можно объединять несколько шкафов с помощью токоведущих шин.
Продуманные дизайнерские решения позволяют реализовать любую конфигурацию HXS.
.

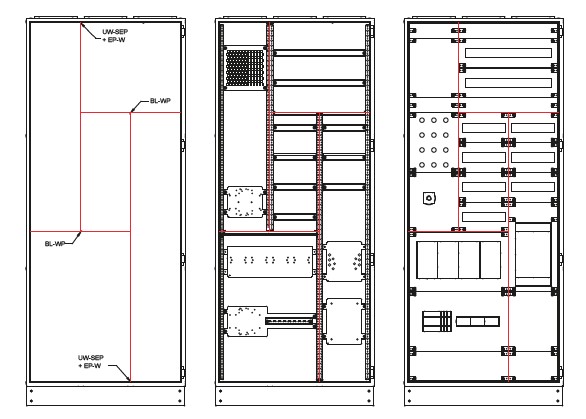

Строительные решения, облегчающие монтаж

Общие элементы и аналогичные решения во всей системе SOLID GSX значительно облегчают сборку распределительных устройств.
Использования однотипных механизмов крепления позволяет реже менять инструмент. Кроме того, многие мелкие детали для позиционирования и маркеры сокращают время сборки.

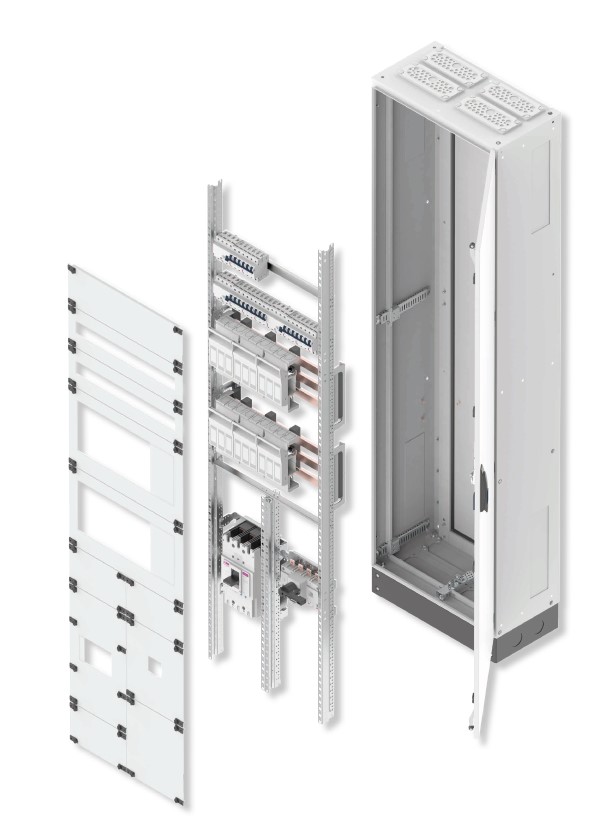

Система SOLID GSX позволяет легко собирать и разбирать внутренние кассеты целиком с оборудованием. Кроме того, шкафы HXS имеют съемную заднюю стенку, которая необходима для сборки и подключения более крупных и сложных устройств, а также обеспечивает удобство сервисного обслуживания.
Подробные инструкции описывают способ монтажа оборудования, а специальные фальшпанели и монтажные панели с отверстиями для конкретного типа оборудования позволяют сэкономить время, необходимое для обозначения места установки.
